柜類家具安裝技術要求

1、腳線與底板的連接

將腳線的連接孔插人底板的連接桿,依次將腳線的偏心件孔裝人偏心件,偏心件偏心“△”標記對準連接孔﹐用螺絲刀順時針旋轉偏心件150°~190°鎖緊。

2、板間連接

按照裝配圖規定的裝配順序?qū)㈨敯濉⒌装?/span>,固定層板分別與側板連接,并鎖緊。安裝后確保安裝部位緊密.無松動。

3、背板安裝

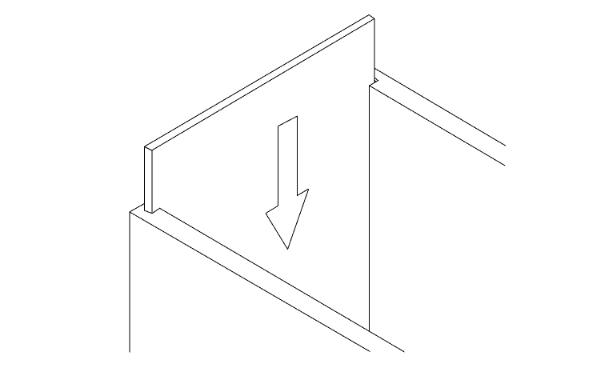

板間連接完成并將各部位鎖緊后,檢查背板兩面有無劃傷,將完好的一面作為正視面。采用插接連接時,將背板沿背板槽平穩插人,確保背板安裝后無松動,見圖。

背板安裝示意圖

采用連接件連接時,將連接結構擰緊到位,確保背板與側板連接緊密無松動,連接件無溢扣現象。寬度大于600 mm的柜子應用背板扣將背板與側板進行連接,當?shù)谝粋€(gè)單元柜柜體完成后進行背板扣的連接。

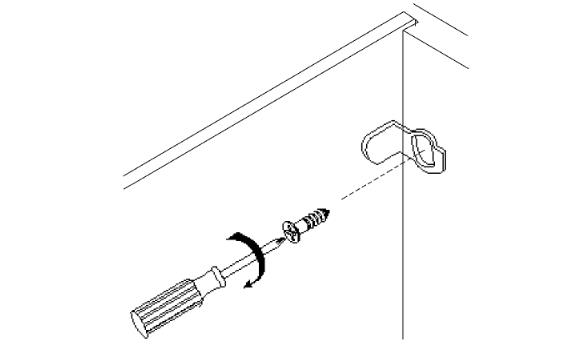

背板扣的安裝方法:將背板扣帶勾的一端裝入背板上的背扣引孔內,將背板扣的另一端壓至側板平齊,用手電鉆或螺絲刀將背板扣和側板用自攻螺絲連接,自攻螺絲要垂直擰人,背板扣和側板連接要鎖緊,見圖。

背板扣連接示意圖

4、層板安裝

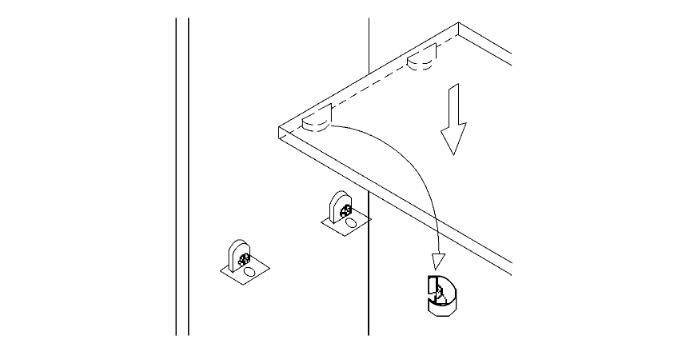

將層板銷的金屬托臂用專用自攻螺絲與側板的引孔進行連結,金屬托臂與側板連結不宜過緊﹐以手稍加用力能撥動為宜,金屬托臂依次安裝完成后,將層板銷的預埋件用橡膠錘輕輕敲人活動層板的預埋孔孔內,預埋件的缺口要與層板的缺口相對應,缺口與缺口位于同一個平面上,同時預埋件要平齊板面且不露出板面,將層板平衡敲人層板托臂,并將預埋件上的偏心絲順時針?lè)较蛐D(zhuǎn)150°～190°鎖緊,見圖。

活動層板安裝示意圖

無預埋件的活動層板安裝時﹐確保層板銷安裝牢固且處于同一水平面,活動層板放置于層板銷上應保持水平,確保層板穩固無松動。

采用偏心連接的固定層板安裝時,確保連接件擰緊到位,層板與側板連接緊密無松動,偏心連接件無溢扣現象。

5 抽屜的安裝

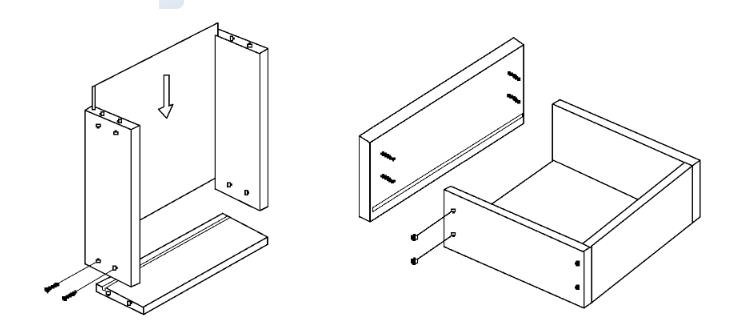

抽屜的安裝應符合柜體安裝技術規范,見圖。

柜體獨立抽屜的安裝示意圖

安裝時宜先安裝抽屜底板和背板,最后安裝面板。

采用滑軌抽屜時,將抽屜滑軌的固定軌(簡稱固定軌)按照裝配圖要求的位置用自攻螺絲安裝在將放入抽屜的柜體側板上,自攻螺絲應擰緊到位,確保固定軌安裝平直穩固。

固定軌安裝后將抽屜滑軌的活動軌(簡稱活動軌)按照裝配圖要求的位置用自攻螺絲安裝在抽屜側板上﹐自攻螺絲應擰緊到位,確?；顒?dòng)軌安裝平直穩固。

在抽屜固定軌及活動軌安裝好以后,依據滑軌技術特性和裝配圖要求將抽屜側板兩邊的活動軌與柜體側板上的固定軌進行連接,連接應充分到位,抽屜安裝完成后應滑動自如.無晃動。

按裝配圖紙內的拉手型號的要求安裝拉手。

6、門的安裝

安裝側開門時,將門板的反面朝上,平放在緩沖墊上,將較鏈嵌入門板的較鏈預埋孔內,確認安裝位置無誤后用手電鉆或螺絲刀一次性將欽鏈用自攻螺絲鎖在門板上,以上工作完成后,將裝好鏟鏈的門板﹐依照順序裝人柜體。

安裝平開門時,將拉手及較鏈裝人門板上,再將門板裝人柜體,門與門之間的間隙應保持在2 mm為宜,正面門板要保持平整。

安裝推拉門時,在推拉門安裝前要把組裝好的柜體用水平尺校正,確保柜體要橫平豎直,以兩條對角線誤差不超過3 mm為宜;根據柜體的結構將推拉門上導軌安裝在主體柜的頂板下部或頂柜底板的下部,導軌內進主體柜或頂柜底板以1.5 mm為宜,再將下導軌安裝在柜體的下墊板上,下導軌內進深度及固定螺絲的選用應符合裝配圖要求;將推拉門按照裝配圖要求依次裝入上下導軌,然后將兩邊推拉門調整至與柜體側板吻合,中間推拉門與兩側邊推拉門重合位吻合。

7、拉手的安裝

將拉手的專用螺絲桿從門板背面拉手孔插人門板正面,露出絲桿,然后將拉手絲孔對準門板正面露出的絲桿﹐用螺絲刀將拉手通過絲桿與門板鎖緊。

8、―其他功能配件的安裝

根據配置要求在柜體安裝完成后按照裝配圖要求裝人掛衣桿等功能配件﹐確保安裝位置準確,功能件穩固無松動。

9、其他柜類的安裝

組合柜類家具中的頂柜,轉角柜,圓弧柜等的安裝技術要求可參考本標準中(4.2.2)柜類家具安裝技術要求執行。其中,頂柜應獨立組裝,安裝完成后再放到主體柜上,必要時用五金件進行主體柜與頂柜的鏈接。
