座椅相關專業術語和定義介紹

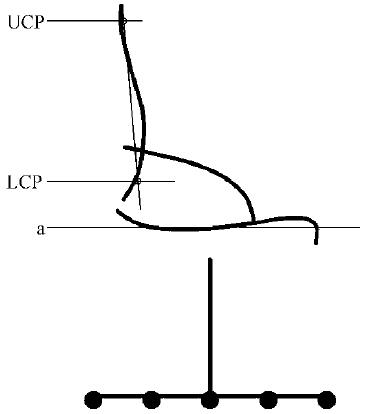

座面基準面

在座面上施加載荷時，載荷接觸面的最低點所在水平面。

見圖

說明:

UCP———上部接觸點;

LCP ———下部接觸點;

a ———座面基準面。

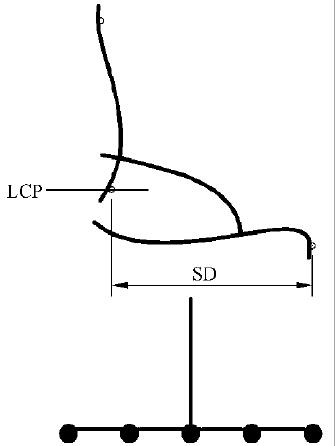

座深

座面前沿中心點至下部接觸點，LCP所在垂面的距離。

見圖

說明:

LCP———下部接觸點;

SD ———座深。

座寬

座面左右邊緣間通過座椅轉動軸的水平距離。

注 若座椅無轉動軸，則座寬為座面左右邊緣間通過座深二分之一處的水平距離。

座高

座椅的座面基準面至地面的垂直距離。

見圖

說明:

a ———座面基準面;

SH———座高。

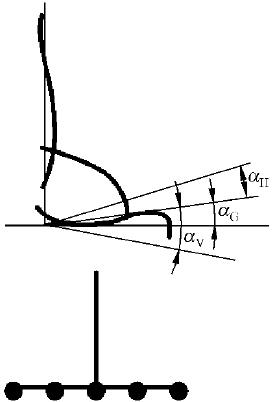

座面傾角

在座面上施加載荷時，過下部接觸點的垂線與座面基準面的交點和座面前緣中部最高點的連線與水平面之間的夾角。

注：夾角在水平面上為正值，水平面下為負值。

見圖

說明:

αG ———座面傾角;

αH ———座面后傾角;

αV ———座面前傾角。

腰部支撐面

椅背下方用于支撐腰部的接觸面。

脊柱后凸接觸面

椅背上方用于支撐人體脊柱胸曲的接觸面。

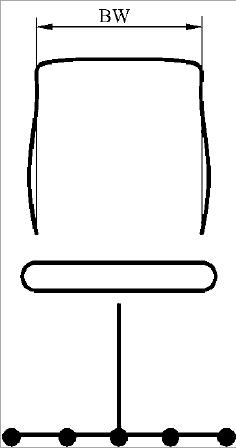

有效椅背寬

過腰部支撐面凸起點，WCP的椅背水平寬度

見圖

說明:BW———有效椅背寬

扶手高度

座深二分之一處扶手上表面中心點至座面基準面的距離。

座面體壓分布

座椅的座面與人體接觸面之間的壓力分布。
